منبع کویل دار یکی از اجزای حیاتی در سیستم‌های گرمایش مرکزی است که برای تأمین آب گرم در ساختمان‌ها و صنایع مختلف به کار می رود. منبع کویل دار دارای دو بخش اصلی مخزن و کویل است که وظیفه تامین گرمایش آب مصرفی ساختمان را برعهده دارد. فرایند تامین گرمایش آب مصرفی ساختمان در منبع کویلی به این صورت است که آب سرد از طریق لوله‌های مسی درون کویل عبور میکند و انرژی حرارتی را جذب میکند. با جذب حرارت دمای آب افزایش یافته و روند تبادل حرارت بین آب سرد و آب گرم یا بخار به صورت غیرمستقیم و بدون تماس مستقیم انجام میشود.
منبع دوجداره یکی دیگر از تجهیزات گرمایشی موتورخانه است که برخلاف منابع کویلی دارای دولایه‌های جداگانه در یک ساختار استوانه‌ای است. در منبع دوجدار آب سرد ابتدا به داخل دولایه داخلی وارد میشود و سپس از طریق دولایه بیرونی به منبع اصلی منتقل میشود. این فرآیند، حرارت را به صورت غیرمستقیم از آب گرم یا بخار تأمین شده توسط بویلر به آب سرد انتقال میدهد. انتخاب بین منبع کویلی و منبع دوجداره به شرایط ساختمان، ظرفیت مورد نیاز و نیاز مصرف کننده بستگی دارد.

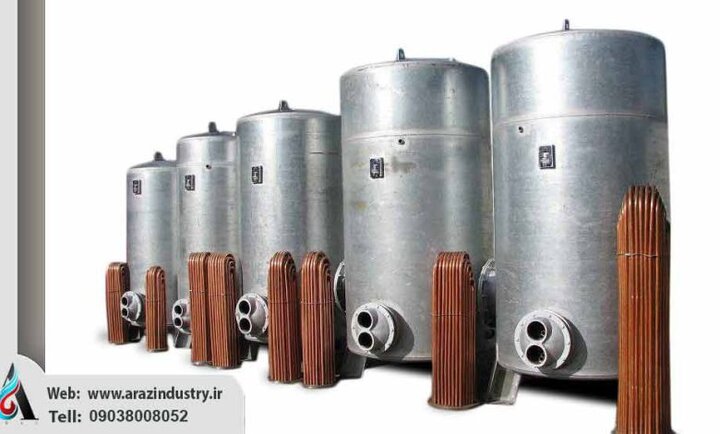

منبع کویل دار چیست؟
منبع کویلی یک سیستم گرمایشی است که از مجموعه‌ای از بدنه استوانه‌ای و چندین لوله مسی یا کویل تشکیل شده است. در سیستم منبع کویلی، آب داغ و بخار تولید شده از بویلر وارد کویل‌ها میشود و آب سرد ورودی به مخزن استوانه‌ای را گرم میکند. منبع کویلی در واقع یک نوع ارتقاء یافته از منابع دوجداره است که برای تأمین آب گرم در ساختمان‌ها و صنایع به کار میرود. اصلی‌ترین تفاوت بین این دو منبع حرارتی ساختار آن است. به عبارت دیگر، منبع دوجداره دو بدنه استوانه‌ای تو در تو دارد، در حالی که منابع کویلی فقط از یک بدنه استوانه‌ای استفاده می‌کنند و تبادل حرارت با کویل‌ها انجام میشود.
عملکرد منبع کویل دار
عملکرد منبع کویلی جهت تامین آب گرم مصرفی مشابه منابع آبگرمکن هاست. با این تفاوت که در منبع کویل دار، شعله آتش مستقیماً به بدنه مخزن نخورده و به جای آن، آب سرد ورودی با کویلی که با بخار یا آب گرم از درون داغ شده است، در تماس قرار می‌گیرد. در اثر حرارت بخار با آب سرد، آب درون کویل گرم شده و با استفاده از پمپ به داخل واحدهای مصرف‌کننده پمپاژ میشود. به این ترتیب منابع کویل دار به عنوان یک وسیله‌ی کارآمد، آب گرم مصرفی ساختمان را در اختیار مصرف کننده قرار میدهد.
انواع منبع کویلی
منابع کویلی به صورت کلی به دو دسته اصلی منبع کویلی ایستاده و منبع کویلی افقی تقسیم میشوند.تفاوت اصلی بین این دو منبع کویلی در حالت نصب بدنه استوانه‌ای آنهاست و سایر اجزای اجزای منبع کویلی تفاوت خاصی با یکدیگر ندارند. انتخاب بین این دو نوع منبع به محل نصب و فضای موجود و ابعاد موتورخانه بستگی دارد.
در تقسیم بندی دیگر، منابع کویلی بر اساس حالت نصب و قرارگیری کویل‌ها، به کویل حلزونی و کویل U شکل تقسیم میشوند. در کویل حلزونی، کویل به شکل حلقه‌های پیچیده‌شده به دور محور خود قرار دارد، در حالی که در کویل U شکل، کویل به شکل یک U باز قرار می‌گیرد. این تقسیم بندی بر اساس شکل و طراحی کویل‌ها صورت می‌گیرد و تأثیر مهمی بر عملکرد و کارایی منبع حرارتی دارد.
اجزای منبع کویل دار
اجزای اصلی منبع کویل دار شامل اجزای زیر است:
- بدنه استوانه‌ای: بدنه استوانه‌ای یکی از اجزای اساسی منبع کویلی است که از ورق‌های گالوانیزه ساخته میشود. این بدنه مقاومت زیادی در برابر فشار، رسوب‌گیری و خوردگی آب دارد. ابعاد و ظرفیت این بدنه با توجه به محل نصب و کاربرد مشخص شده و در حالت‌های ایستاده و افقی نصب میشود.
- کویل یا لوله‌های مسی: کویل‌های مسی یا لوله‌های مسی برای انتقال آب داغ و بخار از بویلر به آب سرد منبع ساخته میشوند. این کویل‌ها در دو نوع U شکل و حلزونی نصب شده و تعداد و نوع آنها متفاوت است.
- دریچه بازدید منبع کویلی: دریچه بازدید یکی از اجزای منبع کویلی است که امکان تعمیر و نگهداری این منبع گرمایشی را آسان میکند. با استفاده از دریچه بازدید منبع کویلی میتوان، شست و شوی کویل منبع را به راحتی انجام داد.

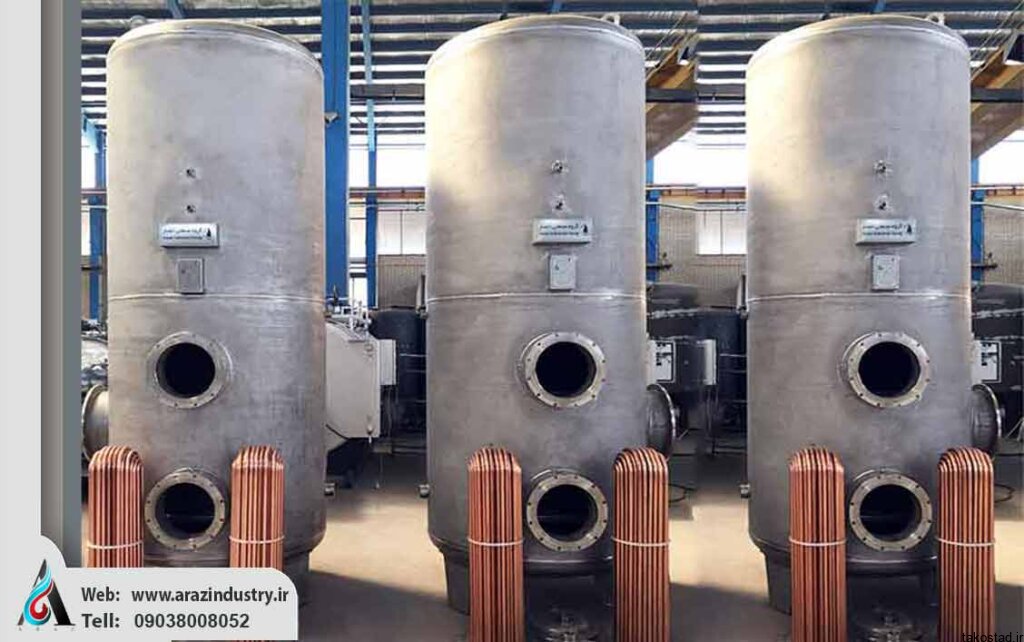

مزایای منبع کویل دار
مزایای منبع کویل دار شامل موارد زیر است:
- تعمیر آسان
- شستشوی آسان
- افت حرارتی کم
- تنوع در طراحی و کاربرد
معایب منابع کویل دار
منبع کویلی علی رغم مزایای آن دارای معایبی است که شامل موارد زیر است:
- عدم عایق‌کاری منبع کویل دار
- رسوب گرفتگی
- پایین بودن دمای آب دیگ
- پایین بودن دمای آب سرد ورودی
- درست کار نکردن پمپ آب گرم مصرفی
- عدم سیرکوله آب دیگ
- سوراخ شدن کویل
- نشتی اتصالات و شیرهای اطمینان
نگهداری منظم منبع کویلی، تعمیرات به موقع و انجام بازرسی‌های دوره‌ای از بروز این مشکلات جلوگیری کند و باعث افزایش و دوام و کارایی منبع کویلی میشود.
قیمت منبع کویل دار
قیمت منبع کویل دار بر اساس چندین فاکتور مختلف تعیین میشود که شامل موارد زیر میشود:
- ظرفیت مخزن: منابع کویلی با مخزن‌های بزرگتر و بیشتر معمولاً هزینه بیشتری دارند، زیرا مخزن بزرگتر نیاز به بیشترین میزان مواد و زمان تولید دارد.
- نوع و تعداد کویل‌ها: نوع کویل (مانند کویل‌های U شکل یا حلزونی) و تعداد آنها نیز از عوامل مؤثر در تعیین قیمت هستند. مخازن با تعداد کویل‌های بیشتر یا کویل‌های حلزونی معمولاً قیمت بالاتری دارند.
- جنس بدنه و کیفیت ساخت: نوع جنس استفاده شده در ساخت بدنه از دیگر عوامل مهم در تعیین قیمت منبع کویلی است. استفاده از مواد با کیفیت بالا مانند ورق گالوانیزه یا فولاد از فاکتورهای مهم در تعیین قیمت منبع کویلی است.
- تکنولوژی و ویژگی‌های اضافی: منابع کویل دار با تکنولوژی های جدید مانند سیستم‌های کنترل هوشمند، سیستم‌های انرژی‌افزایی، و روش‌های ایمنی پیشرفته قیمت بالاتری دارند.
جهت اطلاع از قیمت روز منبع کویل دار میتوانید وارد سایت آراز صنعت شده و از قیمت روز انواع منبع کویلی در ظرفیت ها و برندهای مختلف باخبر شوید. متقاضیان خرید منبع کویلی میتوانند با استفاده از راهنمایی کارشناسان آراز صنعت، بهترین منبع کویلی را متناسب با بودجه خود خریداری کنند.

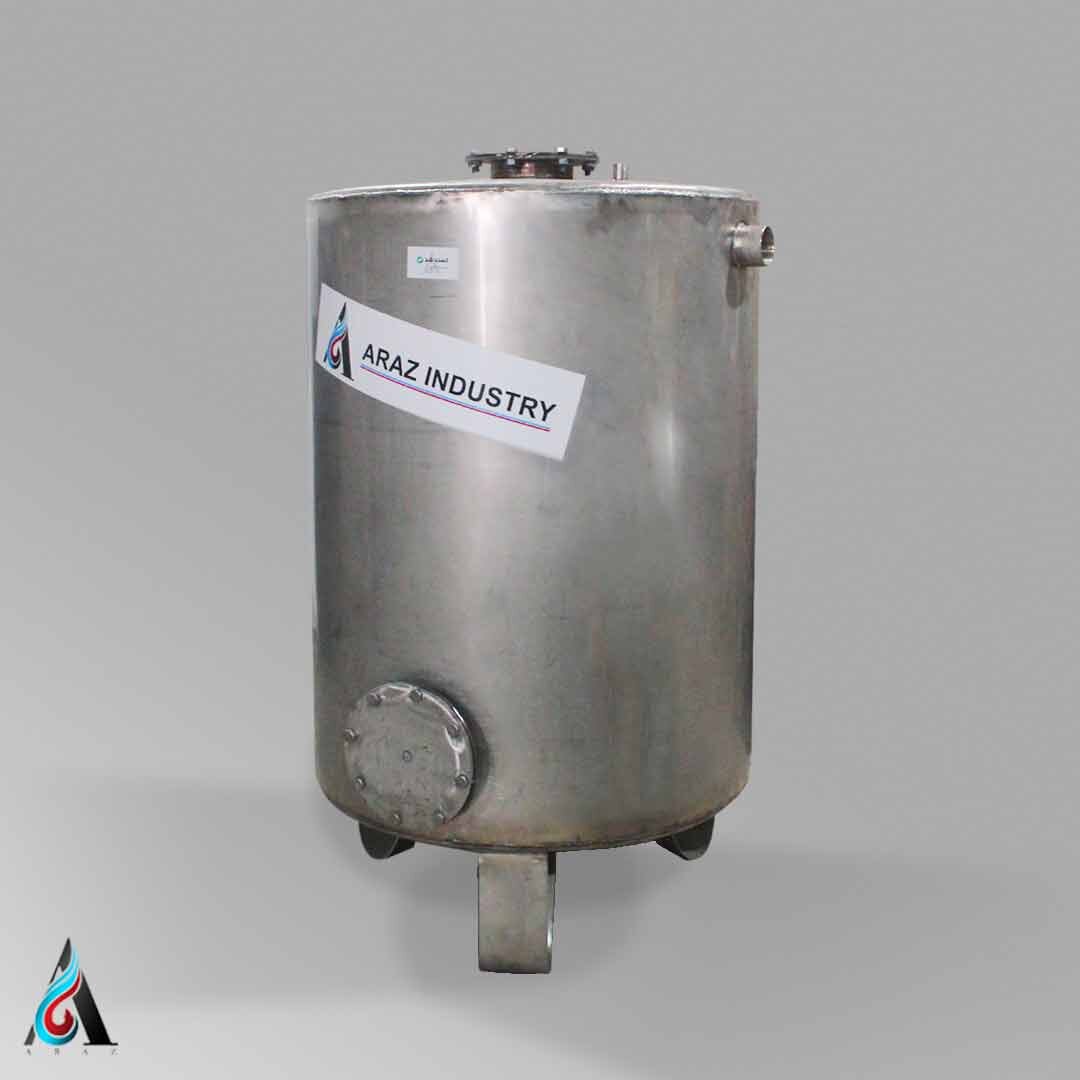

خرید منبع کویل دار
در زمان خرید منبع کویل دار، به عواملی مانند ظرفیت کویل، طول کویل اسپیرال، ابعاد راهروها و درهای ورودی، فضای موجود در موتورخانه، نیاز به پمپ گردش یا سیرکولاتور،جنس و نوع کویل، شکل و ابعاد منبع کویل دار و برند تولید کننده منبع کویلی توجه کنید.
جهت خرید منبع کویل دار با شماره پشتیبانی آراز صنعت تماس گرفته و انواع منبع کویل دار را با بهترین کیفیت و قیمت از سراسر ایران به همراه ضمانت 5 ساله سفارش دهید. مجموعه آراز صنعت به نشانی arazindustry.ir از شرکت های پیشگام در زمینه ی تولید منبع کویل دار و منبع دوجداره در ظرفیت ها و حجم های مختلف است. متقاضیان گرامی میتوانند جهت اطلاع از خرید منابع کویل دار و منبع دوجداره وارد سایت آراز صنعت شده و با انتخاب محصول مورد نظر خود، تجهیزات مورد نظر خود به همراه ضمانت 5 ساله سفارش بدهند.
جهت دریافت مشاوره خرید منبع کویل دار و سایر تجهیزات گرمایش و تصفیه استخر، کافی است که با کارشناسان مجموعه آراز صنعت تماس گرفته و از مشاوره خرید منبع کویل دار جهت خرید بهترین نوع منبع کویل دار متناسب با نیاز خود استفاده کنید.
