روتاری جوینت
روتاری جوینت یک وسیله است که برای انتقال سیال از حالت سکون به حالت دوار استفاده می‌شود. منظور از سیالات، موادی است که قابلیت جریان داشته باشند مانند آب، بخار، روغن داغ و سرد، هوا و الکل و سایر مواد مشابه آنها است.

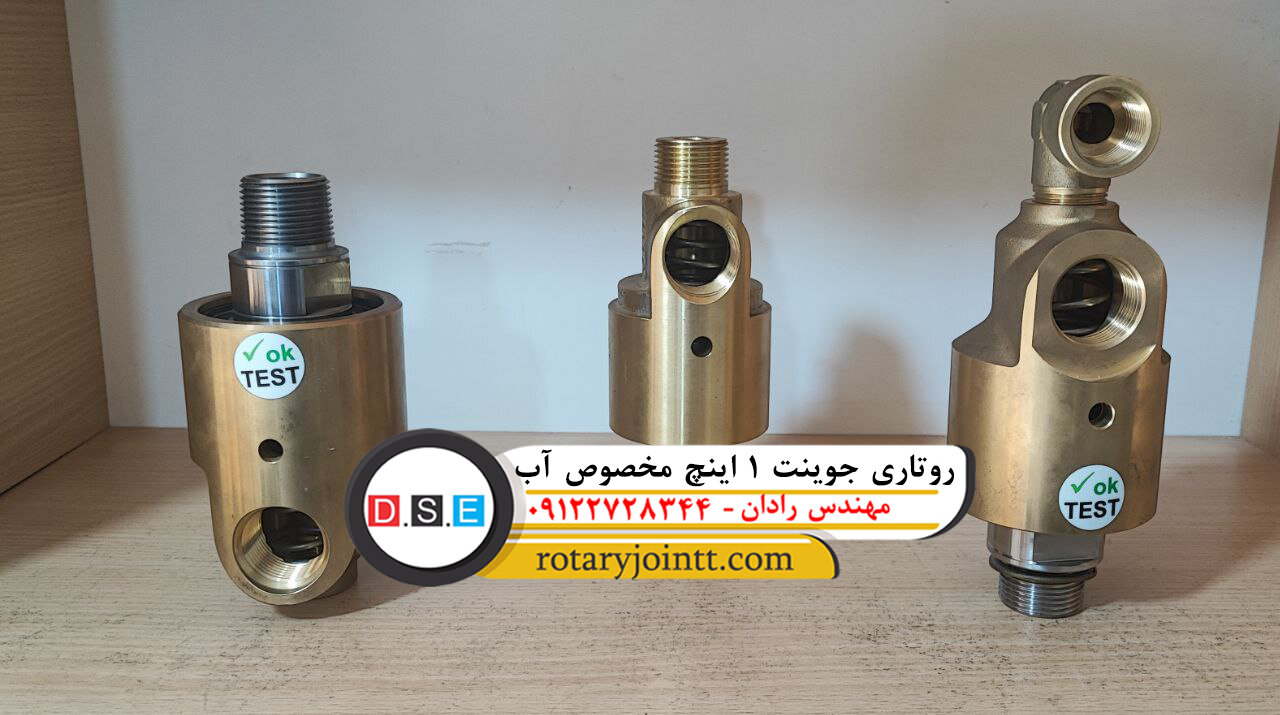

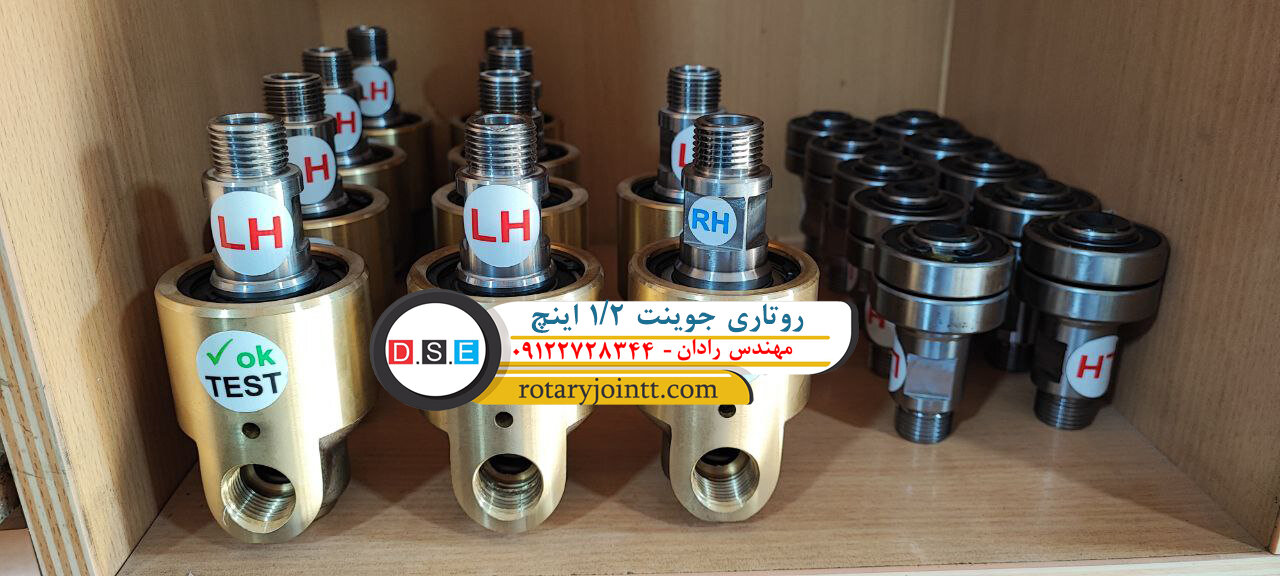

در ایران، روتاری جوینت مخصوص آب سرد و گرم (با دمای کمتر از ۹۰ درجه سانتیگراد) معمولاً از پوسته‌ی برنجی و شافت استیل استفاده می‌شود. این نوع روتاری جوینت‌ها عموماً دارای سیل مکانیکی گرافیتی و گاهاً سیلیکون کارباید هستند و برای سرعت دوران تا ۳۵۰۰ دور طراحی شده‌اند.
اما به دلیل حساسیت گرافیت، شرایط نصب و استفاده از روتاری جوینت بسیار حائز اهمیت است. ابتدا باید یک سیستم فیلتراسیون میکرونی در مسیر حرکت سیال وجود داشته باشد. همچنین، نحوه نصب روتاری جوینت نیز بسیار مهم است؛ هر گونه بی‌دقتی در نصب می‌تواند به شدت عمر کاری روتاری جوینت را کاهش دهد.
در جهان، نوعی از روتاری جوینت طراحی شده است که یکبار مصرفی است. این نوع روتاری جوینت‌ها به شرکت‌های چینی تعلق دارند و شافت آنها مستقیماً با گرافیت در تماس است. سایز بلبرینگ‌های آنها کوچکتر از حد استاندارد در نظر گرفته شده است و پوسته‌ی اصلی آنها بسیار نازک است و از آلیاژی ساخته شده که حتی ارزش ذوب شدن هم ندارد. به عنوان مثال، در روتاری جوینت‌های چینی، برای تولید اقتصادی، از شافت سایز یک و یک چهارم در پوسته‌ی یک اینچ استفاده می‌شود.
روتاری جوینت چندکاره
روتاری جوینت ، همچنین به عنوان یونیون چرخان یا یونیون دوار نیز شناخته می‌شود، یک دستگاه دریچه‌بندی چرخان است که تجهیزات چرخان را به لوله‌کشی ثابت برای انتقال بخار، آب، روغن حرارتی، خنک کننده، روغن هیدرولیک، هوا و سایر محیط‌ها متصل می‌کند. روتاری جوینت‌ها می‌توانند با کاربرد چندگانه طراحی شده و همزمان سیالات مختلفی را منتقل نمایند.
در این موارد، از سیل نرمی مانند اورینگ برای جلوگیری از عبور سیالات به مدار دیگر استفاده می‌شود. روتاری جوینت‌های چندگانه با سیل نرم در صنایع و برنامه‌های مختلفی از جمله نفت و گاز، صنایع غذایی و نوشیدنی، فضایی، روباتیک و وسایل پزشکی استفاده می‌شوند. در برخی از برنامه‌ها، روتاری جوینت با حلقه‌های لغزنده برای انتقال سیگنال‌های الکتریکی و همچنین قدرت هیدرولیکی مجهز می‌شود.
روتاری جوینت آب چیست
روتاری جوینت آب نوعی دستگاه است که برای انتقال آب از یک مکان به مکان دیگر استفاده می‌شود. معمولاً در برنامه‌های صنعتی مانند کارخانه‌های فرآوری شیمیایی، کارخانه‌های فرآوری غذا و سایر تاسیسات صنعتی استفاده می‌شود. اتصالات دوار طراحی شده‌اند تا آب را از یک نقطه به نقطه دیگر منتقل کرده و در عین حال سیلی برای جلوگیری از نشتی فراهم کنند.
در چنین سیستمی، آب از خط تامین وارد و از طریق سیل‌های چرخان منتقل می‌شود. این سیل‌ها معمولاً از لاستیک یا مواد دیگر ساخته می‌شوند و مانعی چرخان بین خط تامین و خط خروجی ایجاد می‌کنند. آب از طریق سیل‌ها عبور کرده و به خط خروجی هدایت می‌شود.
سیستم‌های آب دوار با اندازه و تنظیمات مختلفی عرضه می‌شوند که به برنامه مورد استفاده وابسته است. برخی از سیستم‌ها دارای چندین سیل چرخان هستند در حالی که دیگران فقط یک سیل دارند. همچنین سیل‌ها به صورت‌های مختلفی تنظیم می‌شوند تا نرخ جریان و استحکام سیل بهتری را فراهم کنند.
نوع رایج‌ترین سیستم اتصال دوار، نوع تک‌سیل است که معمولاً در برنامه‌های صنعتی استفاده می‌شود. این نوع سیستم برای انتقال آب با فشار بالا طراحی شده است و معمولاً در کارخانه‌های فرآوری شیمیایی، کارخانه‌های فرآوری غذا و سایر تاسیسات صنعتی استفاده می‌شود.
علاوه بر ارائه جریان پیوسته آب، این سیستم‌ها قادر به کنترل دمای آب هستند. این کار با استفاده از ترموستات برای تنظیم دمای آبی که در حال انتقال است، انجام می‌شود. این ویژگی در برنامه‌هایی که نیاز به حفظ دمای خاصی در آب برای دستیابی به نتایج مطلوب دارند، مفید است.
انواع روتاری جوینت آب
درباره سیستم‌های دوار آب، دو نوع اصلی وجود دارد:
-
اتصال دوار الکتریکی :
اتصال دوار الکتریکی برای انتقال قدرت الکتریکی بین دو بخش دوار طراحی شده است. معمولاً در برنامه‌هایی که به نیاز به قدرت الکتریکی با ولتاژ و جریان پایین دارند استفاده می‌شود. اتصال دوار الکتریکی در طرح‌های تک یا چند گذرگاهی قابل دسترسی است، بسته به برنامه مورد استفاده. -
اتصال دوار مکانیکی :
اتصال دوار مکانیکی برای انتقال سیالات مانند هوا، آب، بخار و سایر مایعات بین دو بخش دوار طراحی شده است. معمولاً در برنامه‌هایی مانند ابزارهای ماشین، پمپ‌ها و فشارزاها استفاده می‌شود. اتصال دوار مکانیکی در طرح‌های تک یا چند گذرگاهی قابل دسترسی است، بسته به برنامه مورد استفاده.
ویژگی‌های یک سیستم اتصال دوار آب با کیفیت بالا
هنگام انتخاب یک روتاری جوینت آب ، مهم است که ویژگی‌هایی را که یک واحد با کیفیت بالا تشکیل می‌دهد در نظر بگیرید. این ویژگی‌ها عبارتند از:
- دوام: یک سیستم اتصال دوار آب چند گذرگاهی با کیفیت بالا باید به طور طبیعی تحت فشار عملکرد مداوم قرار گیرد. باید از موادی ساخته شده باشد که مقاومتی بالا و مقاوم در برابر خوردگی داشته باشند.
- سیالسازی: سیستم سیالسازی اتصال دوار باید طراحی شود تا یک رابطه محکم و بدون نشت بین قطعات متحرک ایجاد کند.
- آسانی نصب: یک روتاری جوینت آب خوب باید آسان در نصب باشد و نیاز به نگهداری حداقلی داشته باشد.
- انعطاف‌پذیری: یک سیستم اتصال دوار خوب باید به اندازه کافی چندکاره باشد تا بتواند در انواع برنامه‌ها استفاده شود.
- سفارشی‌سازی: یک روتاری جوینت آب با کیفیت بالا باید قابل تنظیم باشد تا بتواند نیازهای خاص برنامه را برآورده کند.
برای خرید روتاری جوینت چه نکاتی در نظر داشته باشیم
هنگام انتخاب یک سیستم اتصال دوار آب، چند نکته را باید در نظر بگیرید. این شامل نوع برنامه، نوع ماده قابل انتقال، اندازه اتصال دوار مشترک و سرعت مورد نظر چرخش است.
نوع کاربرد
نوع کاربرد مهمترین عامل در انتخاب یک سیستم اتصال دوار آب است. صنایع مختلف نیازهای متفاوتی برای انتقال انواع مایعات یا گازها دارند. به عنوان مثال، یک سیستم اتصال دوار آب که در صنعت غذا و نوشیدنی استفاده می‌شود، باید قادر باشد با دماهای بالا و فرآیندهای بهداشتی سازگاری داشته باشد.
نوع ماده
نوع ماده قابل انتقال نیز یک عامل مهم برای ملاحظه است. مواد مختلف به نوعی از سیم‌ها و قطعات دیگر برای تأمین اتصال بدون نشت نیاز دارند.
اندازه اتصال دوار مشترک
اندازه اتصال دوار مشترک نیز مهم است. اندازه اتصال باید بر اساس اندازه لوله‌هایی که باید به هم متصل شوند، تعیین شود.
سرعت چرخش
سرعت چرخش نیز یک عامل مهم است. برنامه‌های مختلف نیازهای مختلفی در زمینه سرعت چرخش دارند.
اتصال دوار سفارشی
در برخی موارد، اتصال دوار سفارشی ممکن است برای برآورده کردن نیازهای خاص برنامه شما لازم باشد. اتصالات دوار سفارشی برای برآورده کردن نیازهای خاص طراحی می‌شوند و می‌توانند با استفاده از مواد، سیل‌ها و قطعات دیگر مختلف ساخته شوند.
ارتباط با روتاری جوینت رادان
اولین تولید کننده و سازنده روتاری جوینت فشار قوی همراه با ۱۲ ماه گارانتی بی قید و شرط و ۱۲۰ ماه تضمین قطعات و خدمات پس از فروش در ایران استفاده از بهترین متریال ایتالیایی و المانی همراه با دیتا شیت از کارخانه مبدا تولید و فروش انواع روتاری جوینت آب و روغن داغ و هوا بخار ، چدنی و برنجی
برای کسب اطلاعات بیشتر و تماس با شرکت تولیدی پمپ ریزان (دقیق ساز اتصال ) میتوانید از طریق زیر اقدام نمایید:
- آدرس :تهران ، شهریار میدان نماز شهرک اسکمان کوچه افشار پ 56
- دفتر مرکزی 02188485627
- مهندس رادان 09122728344
